Dalam web rumit sistem elektrik lif, AC MCB (penggantian litar kecil semasa) memainkan peranan penting. Sebagai pembekal AC MCB yang berpengalaman, saya telah menyaksikan secara langsung pentingnya pentingnya peranti ini dalam memastikan keselamatan dan kebolehpercayaan operasi lif. Dalam blog ini, saya akan menyelidiki kerja dalaman AC MCB dalam sistem elektrik lif, meneroka fungsinya, faedah, dan faktor utama yang menjadikannya komponen yang sangat diperlukan.
Memahami asas -asas AC MCB
Sebelum kita menyelam bagaimana AC MCB beroperasi dalam sistem lif, mari kita mula -mula memahami apa itu. AC MCB adalah peranti pelindung yang direka untuk mengganggu litar elektrik secara automatik apabila ia mengesan litar overcurrent atau litar pintas. Ia bertindak sebagai perlindungan, mencegah kerosakan pada peralatan elektrik dan mengurangkan risiko kebakaran elektrik.
Prinsip asas di sebalik AC MCB adalah berdasarkan sifat magnet dan terma elektrik. Apabila overcurrent berlaku, medan magnet yang dihasilkan oleh arus menyebabkan mekanisme perjalanan magnet untuk mengaktifkan, dengan serta -merta membuka litar. Dalam kes beban jangka panjang, haba yang dihasilkan oleh arus yang berlebihan memanaskan jalur bimetallic. Apabila jalur memanaskan, ia membungkuk dan mencetuskan mekanisme perjalanan, juga memecahkan litar.
Peranan AC MCB dalam sistem elektrik lif
Lif adalah mesin kompleks yang bergantung kepada sistem elektrik yang canggih untuk berfungsi dengan baik. AC MCB berfungsi sebagai pertahanan barisan hadapan dalam sistem ini, melindungi pelbagai komponen dari kesalahan elektrik.
Perlindungan overcurrent
Salah satu fungsi utama AC MCB dalam lif adalah untuk melindungi daripada overcurrent. Motor lif, panel kawalan, dan komponen elektrik lain boleh menarik arus yang berlebihan kerana pelbagai sebab, seperti jem mekanikal di motor atau kesalahan dalam litar kawalan. Sebuah overcurrent boleh menyebabkan terlalu panas, yang boleh menyebabkan kerosakan komponen atau kebakaran. AC MCB merasakan overcurrent dan cepat mengganggu litar, menghalang sebarang kerosakan yang berpotensi.
Pendek - Perlindungan Litar
Litar pintas adalah satu lagi ancaman penting dalam sistem elektrik lif. Litar pintas berlaku apabila terdapat sambungan rintangan rendah yang tidak diingini antara dua mata dalam litar. Ini boleh menyebabkan lonjakan besar semasa, yang boleh menjadi sangat berbahaya. Mekanisme perjalanan magnet AC MCB direka untuk bertindak balas dengan segera ke situasi litar pendek. Apabila litar pintas berlaku, aliran semasa yang tinggi menghasilkan medan magnet yang kuat yang segera mengaktifkan mekanisme perjalanan, memotong bekalan kuasa.
Tanah - perlindungan kesalahan
Sebagai tambahan kepada perlindungan litar overcurrent dan pendek, beberapa AC MCB yang maju juga menawarkan perlindungan tanah. Kesalahan tanah berlaku apabila kebocoran arus elektrik ke tanah melalui jalan yang tidak diingini. Ini boleh menimbulkan risiko kejutan elektrik yang serius kepada penumpang dan kakitangan penyelenggaraan. AC MCB dapat mengesan arus kesalahan tanah ini dan perjalanan litar, memastikan keselamatan semua orang di dalam dan di sekitar lif.
Komponen dan mekanisme AC MCB dalam lif
Sistem hubungan
Sistem hubungan AC MCB bertanggungjawab untuk membuat dan memecahkan sambungan elektrik. Ia terdiri daripada kenalan tetap dan bergerak. Apabila litar adalah normal, kenalan ditutup, membolehkan arus mengalir. Apabila kesalahan dikesan, mekanisme perjalanan menyebabkan sentuhan bergerak untuk memisahkan dari hubungan tetap, mengganggu aliran semasa.
Unit perjalanan
Unit perjalanan adalah otak AC MCB. Ia mengandungi unsur -unsur magnet dan terma yang merasakan keadaan semasa. Unsur magnet bertindak balas terhadap arus tinggi, jangka pendek, seperti yang dalam litar pendek), manakala unsur terma bertindak balas terhadap overcurrents jangka panjang. Unit perjalanan dikalibrasi ke perjalanan pada tahap semasa tertentu, memastikan perlindungan yang tepat.
Arc memadamkan ruang
Apabila kenalan AC MCB terpisah, arka dibentuk kerana pengionan udara di antara kenalan. Arka boleh menjadi sangat panas dan boleh menyebabkan kerosakan pada kenalan dan komponen lain. Bilik pemadam arka direka untuk cepat memadamkan arka. Ia menggunakan pelbagai teknik, seperti memisahkan arka ke arka yang lebih kecil dan menyejukkannya, untuk memastikan arka dipadamkan dengan selamat dan cepat.
Ciri -ciri lanjutan AC MCBS untuk lif
Sebagai kemajuan teknologi, AC MCBS untuk lif dilengkapi dengan ciri -ciri yang lebih canggih untuk meningkatkan keselamatan dan kebolehpercayaan.

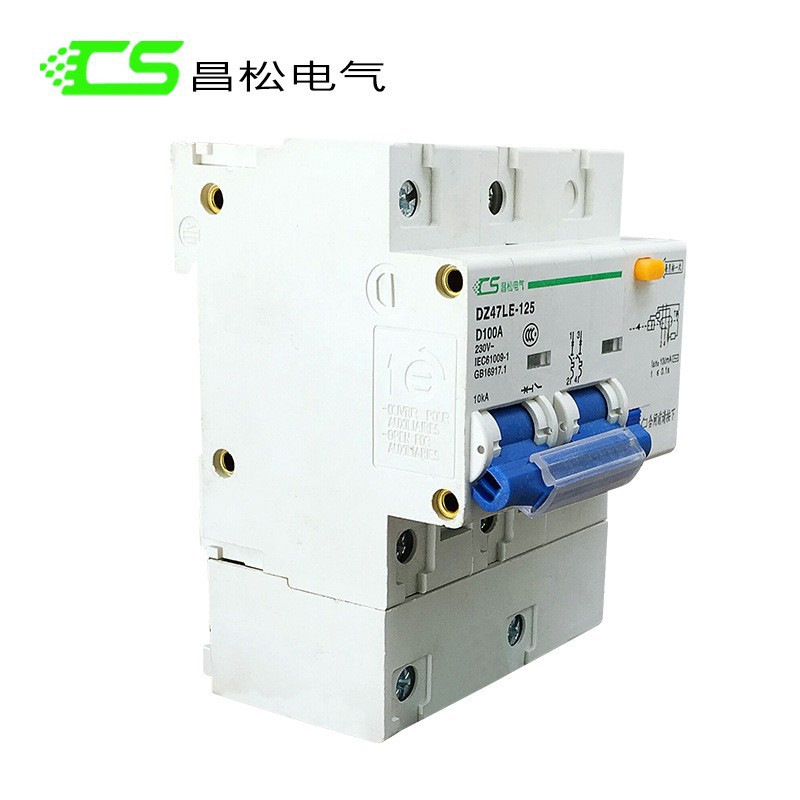

Peranti perlindungan semasa dan overcurrent gabungan
Sesetengah AC MCB menawarkan perlindungan semasa dan perlindungan overcurrent gabungan. Peranti ini dapat mengesan kedua -dua overcurrents dan arus sisa (seperti yang disebabkan oleh kesalahan tanah). Dengan mengintegrasikan kedua -dua fungsi ini ke dalam satu peranti, ia memudahkan reka bentuk sistem elektrik dan menyediakan perlindungan yang komprehensif.
Mekanisme minimel
Mekanisme Minimelt adalah satu lagi ciri inovatif dalam beberapa AC MCBS. Ia menyediakan fungsi perjalanan yang tinggi dan boleh dipercayai. Mekanisme ini menggunakan aloi khas yang cair pada suhu tertentu. Apabila overcurrent berlaku, aloi mencairkan, mencetuskan mekanisme perjalanan. Ini memastikan tindak balas yang cepat dan tepat terhadap keadaan overcurrent.
Lonjakan kilat melindungi
Lif sering dipasang di bangunan tinggi, yang lebih mudah terdedah kepada serangan kilat. Kilat boleh menyebabkan lonjakan elektrik yang kuat yang boleh merosakkan komponen elektrik lif. Sesetengah AC MCB dilengkapi dengan ciri -ciri perlindungan lonjakan kilat. Ciri -ciri ini boleh mengalihkan arus lonjakan ke tanah, melindungi sistem elektrik lif dari kesan merosakkan kilat.
Pertimbangan untuk memilih AC MCB untuk lif
Apabila memilih AC MCB untuk lif, beberapa faktor perlu dipertimbangkan.
Penilaian semasa
Penarafan semasa AC MCB perlu dipilih dengan teliti berdasarkan arus operasi biasa komponen lif. Ia harus cukup tinggi untuk membolehkan operasi normal tetapi cukup rendah untuk perjalanan sekiranya berlaku overcurrent.
Ciri -ciri perjalanan
Ciri -ciri perjalanan AC MCB, seperti lengkung masa, juga penting. Komponen lif yang berbeza mungkin memerlukan ciri -ciri perjalanan yang berbeza. Sebagai contoh, motor mungkin memerlukan perjalanan yang lebih perlahan untuk arus permulaan yang normal dan perjalanan yang lebih cepat - lakonan untuk litar pendek.
Keadaan alam sekitar
Keadaan alam sekitar di mana lif beroperasi juga boleh menjejaskan prestasi AC MCB. Faktor -faktor seperti suhu, kelembapan, dan getaran perlu diambil kira. AC MCB sepatutnya dapat beroperasi dengan pasti dalam keadaan persekitaran tertentu pemasangan lif.
Kesimpulan
Kesimpulannya, AC MCB adalah komponen penting dalam sistem elektrik lif. Ia memberikan perlindungan penting terhadap overcurrents, litar pendek, dan kesalahan tanah, memastikan keselamatan dan kebolehpercayaan operasi lif. Sebagai pembekal AC MCB, saya memahami pentingnya menyediakan produk yang berkualiti tinggi dan boleh dipercayai yang memenuhi keperluan spesifik sistem lif.
Jika anda berada di pasaran untuk AC MCBS untuk aplikasi lif anda, saya menggalakkan anda untuk menjangkau perbincangan terperinci. Kami boleh bekerjasama untuk memilih AC MCB yang paling sesuai berdasarkan keperluan khusus anda, memastikan prestasi optimum dan keselamatan sistem lif anda.
Rujukan
- "Perlindungan Elektrik dalam Sistem Lif", Buku Panduan Kejuruteraan Elektrik, Edisi ke -3.
- Piawaian dan Garis Panduan untuk Keselamatan Elektrik Lif, Suruhanjaya Elektroteknik Antarabangsa (IEC).
- Dokumentasi teknikal mengenai pemutus litar kecil AC, pengeluar utama industri.
